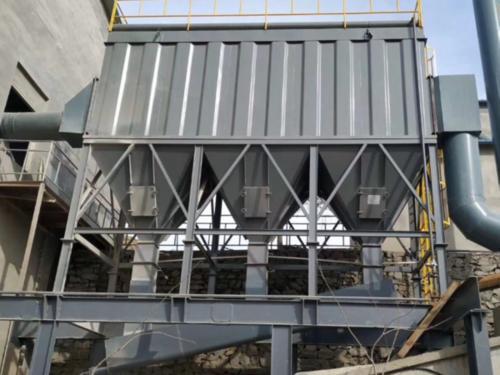

目前這種塑燒板除塵器的構造以及它的工作原理其實和布袋除塵器相比基本相同，但是不同的便是塑燒板除塵器采用的是成型濾片，省卻了濾袋框架、文氏管等元件。

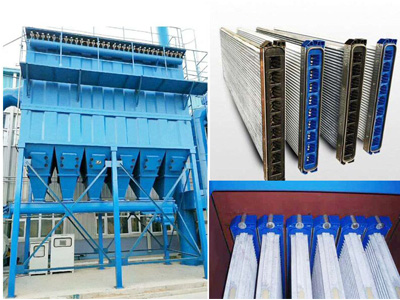

一、塑燒板除塵器簡介：選用了波浪式塑燒板過濾芯取代傳統布袋，由于塑燒板是剛性結構，不會變形，又無骨架磨損，所以使用壽命長，在有些工況條件下，它的使用壽命是布袋的10倍以上。由于塑燒板表面經過深度處理，孔徑細小均勻，具有疏水性，不易粘附含水量較高的粉塵，所以在處理含水量較高及纖維性粉塵時該除塵器是較好選擇。

二、塑燒板除塵器類型：主要產品除了有耐常溫、耐溫110℃及耐溫160℃以外，還有耐酸型、防爆型型及抗油氣型等系列產品。

三、塑燒板除塵器結構：有上箱體、中箱體、下箱體、排灰系統和噴吹清灰系統五大部分組成。上箱體有出風口；中箱體有多孔板、濾片和檢修門所組成；下箱體有灰斗、排灰系統組成；噴吹系統包括控制儀、控制閥、脈沖閥、噴吹管和氣包所組成，進風口視現場情況可設在中箱體，也可設在下箱體上。

四、塑燒板除塵器工作原理：含塵氣體由進風口進入除塵器，通過濾片、多孔板進入上箱體。由于濾片的作用將塵氣分離，粉塵被吸附在濾片外表面上，而氣體穿過濾片進入上箱體，從出風口排出。含塵氣體通過濾片的凈化過程，隨著時間的增加而積附在濾片上的粉塵會越來越多，增加了濾片的阻力，使得通過濾片的氣體量也越來越少。為使阻力控制在規定的范圍內，確保所需氣體量的通過，由控制儀發出指令，按順序觸發各控制閥開啟脈沖閥，氣包內的壓縮空氣瞬時地經過脈沖閥至噴吹管的各孔噴出，噴射到各對應的濾片孔腔內。



塑燒板除塵器在進行安裝以及維護方面較為方便，而且安裝替換塑燒板也是比較方便，只需打開除塵器檢修門，擰緊固定塑燒板的兩個螺栓即可完成一片濾板的裝配。在日常生產中，幾乎無須維修保養。
